Følg mine hifi byg-selv hobbyprojekter

Jeg udvikler og bygger highend forforstærkere og D/A konvertere.

Jeg yder gratis vejledning til andre som ønsker at bygge hifiudstyr.

På DIYhifi.dk kan du følge mine hobbyprojekter, jeg udvikler og bygger highend forforstærkere og D/A konvertere.
Det har været min passion i mere end 20 år, at udvikle, bygge og teste forforstærkere og D/A konvertere.


NYHED for 2021: Audiobufferen fra 2013 frigives

Som noget helt nyt i 2021, har jeg valgt at frigive den analoge audiobuffer, som jeg designede og byggede i 2013.
Du finder fuld dokumentation på den i download sektionen. Mine seneste projekter er baseret på forbedrede
versioner af bufferen fra 2013, og den spiller op med det bedste på markedet.
Audiobufferen kan bruges som analog forforstærker, ved at sammensætte den med en indgangsvælger og et
potmeter for volume kontrol.
Audiobufferen kan også benyttes som udgangstrin, til D/A konverter chipsæt med balanceret spændingsudgang.

Der er stadig enkelte print på lager og bestilling af nye kan arrangeres.

Har du spørgsmål eller brug for vejledning, så er du meget velkommen til at kontakte mig på:




Januar 2022

2022 starter med udvikling og test af nye funktioner, samt forbedrede strømforsyninger. Planen for året er at strømforsyningerne skal færdigudvikles og de endelige komponenter vælges. Mulighederne for at understøtte fremtidige streaming formater undersøges også, og der er specielt fokus på DSD, da diyhifi.dk ser dette som fremtidens digitale format.

Februar 2021

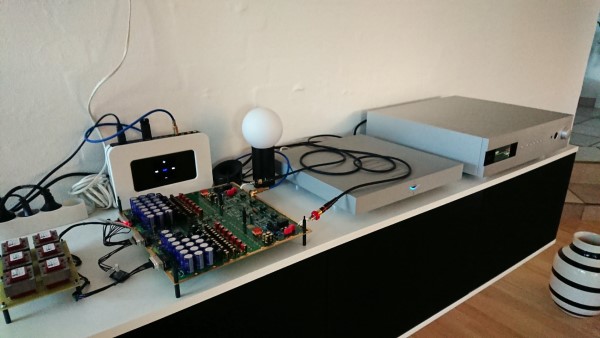

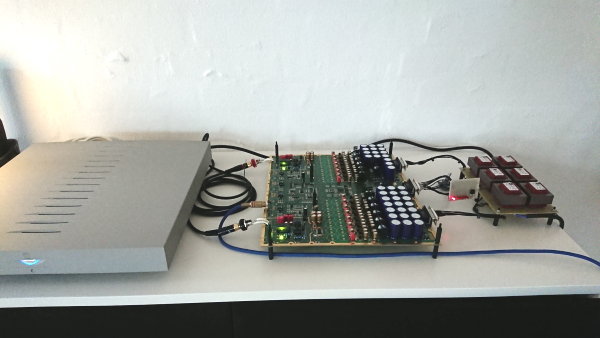

Det færdige print er til første eksamen. Her testes det mod dCS Bartok. dCS er verdens førende indenfor highend D/A konvertere og digitale forforstærkerer. Bartok er en solid kampvogn, som spiller neutralt, meget analytisk og detalje fokuseret. dCS Bartok var venligst udlånt af Morten fra High Performance Audio i København, en butik som altid er et besøg værd!

Januar 2021

Her monteres det nye Auto Clocking kredsløb, som er udviklet helt specielt til dette projekt. Auto Clocking sikre at der benyttes korrekt oscillator frekvens til alle musik opløsninger, dermed undgåes forvrængning på de digitale signaler. Denne version er opbygget helt diskret, og påvirker derfor ikke de fine audio signaler som er lige i nærheden.

December 2020

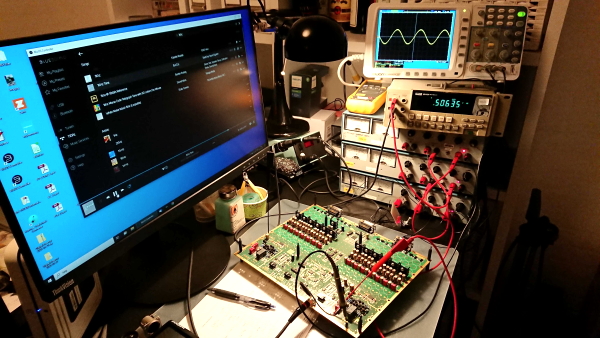

DIYhifi.dk vil gerne ønske alle en glædelig jul og et godt nytår! Der er god julestemning i test laboratoriet, og på billedet ser man et færdigt board som gennemfører første lyttetest. På dette board er alle teknologier samlet på en gang, lyden er ekstremt detaljeret og lydbilledet fremføres med nuancer, præcision og en selvsikkerhed der endnu ikke er set før. 2021 kan kun blive et godt år!

Oktober 2020

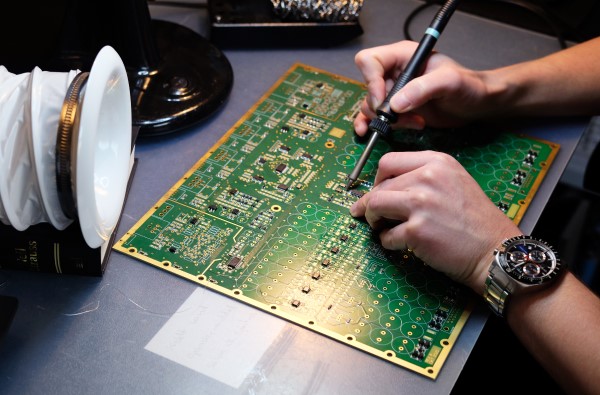

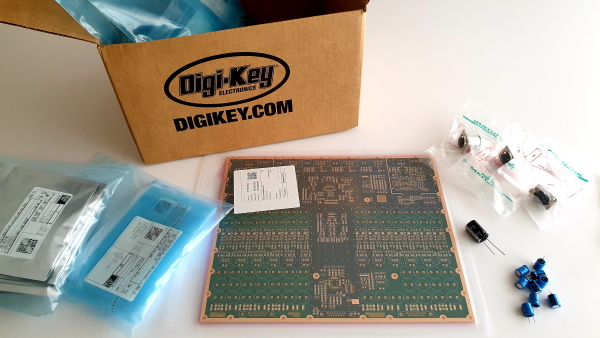

Netop modtaget fra leverandøren i Belgien er det helt nye guld plateret PCB til Digital forforstærker projektet. 800 komponenter er ankommet fra USA og Danmark, og den store opbygnings opgave er i gang på elektronik fabrikken. Projektet nærmer sig nu en afslutning, da den endelige test og udviklingsfase indledes denne vinter. Følg med på siden..

Oktober 2019

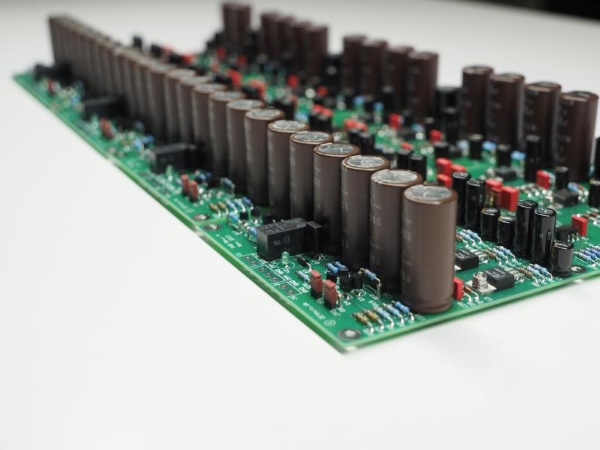

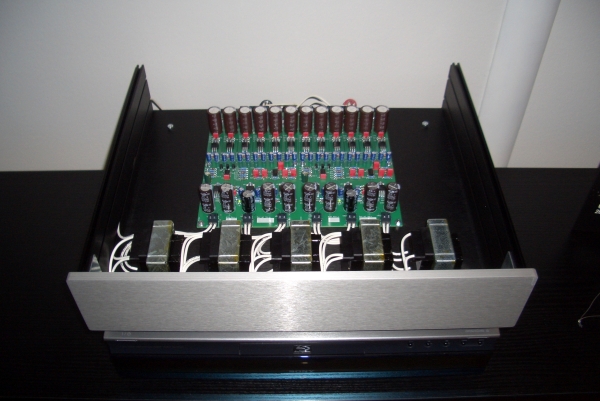

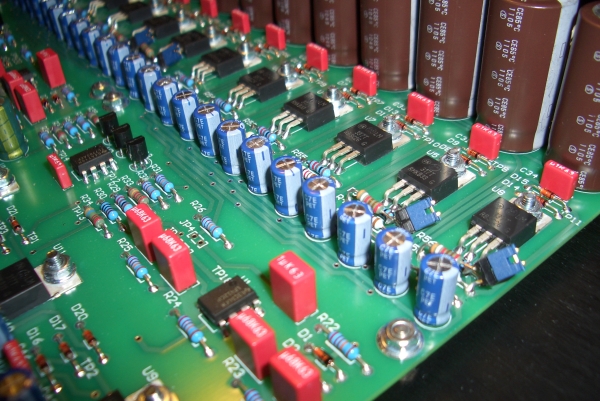

Regn, sne og slud banker igen på døren og nørdelaboratoriet har kørt en mindre produktion på 4 print.
Disse print skal bruges i et biamping setup med digital aktiv deling, hvor 4x DAC chips skal drive dem
fuldt balanceret. Spændende setup og flot at se 24 strømforsyninger på række!

Februar 2019

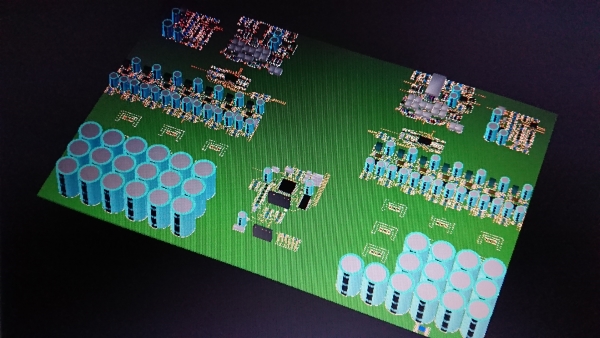

Det overordnede mål for det digitale forforstærker projekt er at være klar i 2020, det kan godt lykkedes

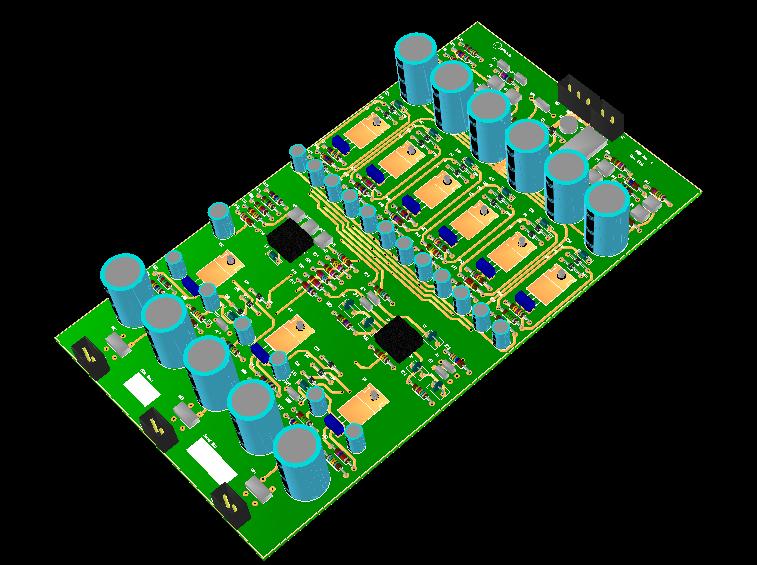

og her ses et lille "uskarpt" preview af det endelige PCB.
Design og udviklingsfasen er afsluttet, der mangler nu kun opbygning og fintuning af det færdige PCB.

Januar 2019

Flere har spurgt hvordan de endelige specifikationer lander, og det vil jeg da gerne løfte lidt af sløret for
her. THD+N målt med branchens førende analyser fra Audio Precision, kommer til at hedde 0.0014% ved 1khz for det umodkoblede udgangstrin. Noisefloor ligger stadig på -138dB

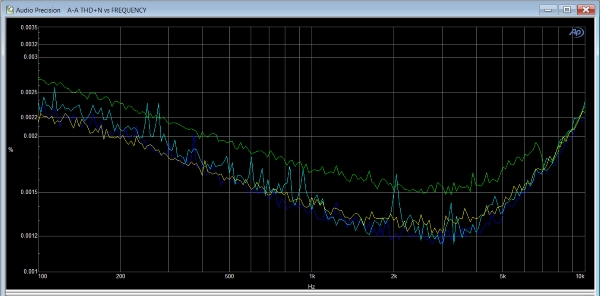

Billedet her er fra den sidste fintuning, hvor THD blev flyttet fra 0.0017% til de 0.0014%

Oktober 2017

Oktober 2017: Der er i løbet af sommeren blevet arbejdet hårdt på det endelige design, og hele diagrammet er ved at være på plads. Så snart venter den sidste fase, som er design af selve print layouttet. Den kommende tid er derfor meget spændende for digital forforstærker projektet.

November 2016

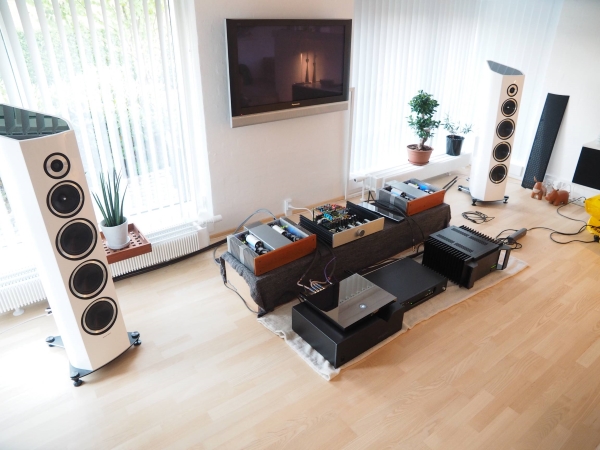

November 2016: Der blev for nylig afholdt et mindre privat hifi arrangement hvor den færdige prototype blev fremvist for deltagerne. Den komplette prototype indeholder nu alt, og det seneste er at den fungere med fjernbetjening. Arbejdet med at lave den absolut sidste og dermed endelige version af verdens bedste DIY digitale forforstærker og DA konverter er nu startet. Trods lidt forsinkelse, så følg med her på siden i det kommende år.

December 2014

December 2014: Breaking news! Verdensklasse performance er på vej. Der arbejdes på den sidste optimering af udgangstrinnet, og det er nu lykkedes at få THD reduceret med over 50%. Samlet THD for det umodkoblede transistortrin er nu nede på 0.0037% og det forventes at det kan blive endnu bedre... DIYhifi.dk ønsker alle hifi interesserede en god jul og godt nytår!

November 2014

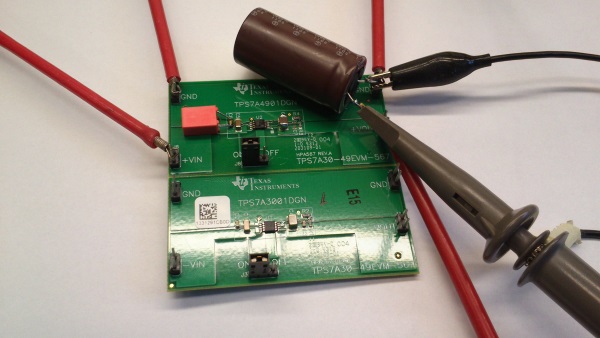

November 2014: Inden det endelige print skal laves, undersøges de forskellige muligheder for om der kan bruges nyere, smartere og mindre komponenter. Her undersøges de nye super TPS regulatorer fra Texas. Det bliver spændende at se hvad der sidder på det endelige design...

Maj 2014

Maj 2014: Endnu et vigtigt punkt i projektet er nået. Prototypen har fået installeret første udkast af den digitale del. Potmeteret på fronten aflæses af mikroprocessoren, som herefter sender I2C data til de 2 stk. Wolfson 8741s interne mini DSP. inden der er lavet fintuning kan det afsløres at lydkvaliteten ligger i den meget gode ende af skalaen, og lignende teknik er sjælden set på markedet. Næste opgave bliver at lave et avanceret mute kredsløb, som kan fjerne alle former for blop og klik, som kan opstå ved brug af udstyr der ikke lever op til S/P dif standarden. En stor tak skal lyde til Peter for at have lavet 1. etape af programmeringen. 2. etape bliver rotary encoder og IR modtager for fjernbetjening.

April 2014

April 2014: Efter lidt tekniske udfordringer med opsætning og programmering af de fine Wolfson WM8741 DAC kredseDet betyder at den digitale , er det nu lykkedes at få audio signal igennem i software mode. volume kontrol tager form og at den kommende tid byder på spændende lyttetests på de mange mulige opsætning der findes i WM8741s software register.

Marts 2014

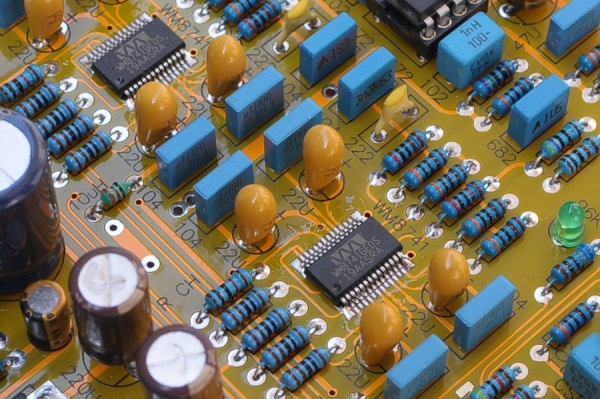

Marts Her 2014: ses det nye prototype board som skal danne rammen om den videre udvikling af hele den digitale del, som blandt andet kommer til at indeholde 2 stk. Wolfson WM8741 koblet i ægte dual mono. Signal støjforhold bliver op til 128dB, hvilket den analoge buffer matcher godt med et støjgulv pænt under de 130dB indtil nu.

Februar 2014

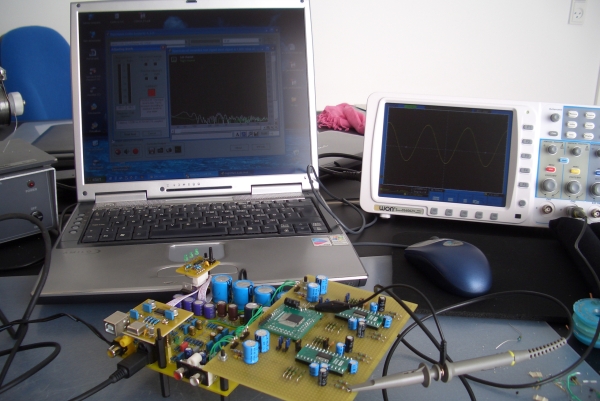

Februar 2014: Her testes forskellige opsætninger af strømforsyningen, og det undersøges hvilken indflydelse strømforsyningens spændingsniveuaer har på lyden, THD og FFT målinger. Den sidste fintuning af de enkelte komponent værdier er helt afgørende for den endelige performance, og der er stadig meget der kan rykkes på.

Januar 2014

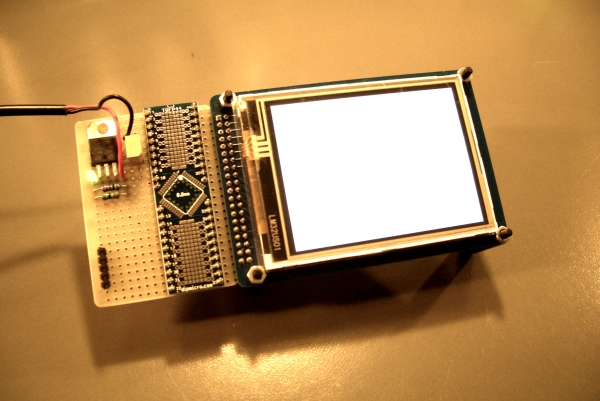

Januar 2014: Vinteren kommer til at handle om digital audio, digital styring og programmering. Her ses et display "mock up" som skal benyttes til at styre den digitale volume kontrol, valg af digitale audio inputs og interne indstillinger i D/A konverter chip sættet.

December 2013

December Den første prototype af den diskrete udgangsbuffer til digital forforstærker og D/A 2013: konverter er nu opbygget. DIYhifis overordnede mål er at lave verdens bedste byg-selv kit i form af en digital forforstærker. Vi har nu nået en meget vigtig milepæl. DIYhifi.dk ønsker alle en glædelig jul og godt nytår.

November 2013:

November 2013: Sommeren og efteråret er gået og både D/A konverter, Digital forforstærker og Diskret udgangsbuffer er færdig udviklet. Vinteren skal derfor gå med praktisk opbygning af de endelige prototyper Se billede ovenfor . af den endelige version af den unikke udgangsbuffer som bliver bygget her den kommende måned.

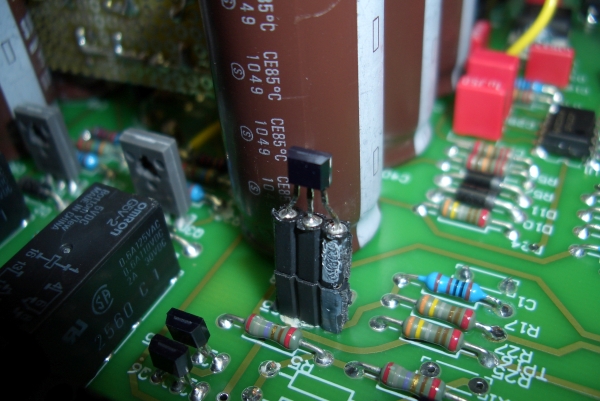

17. December 2012: Den store transistor test er i gang.. Desværre er der sket det, at den oprindelige transistor som blev valgt til udgangstrinnet er på vej til at udgå. Derfor skal der nu findes en ny model, og det er ikke helt nemt. Printet er udstyret med sokler, sådan at der kan skiftes imellem de forskellige kandidater i A/B test.

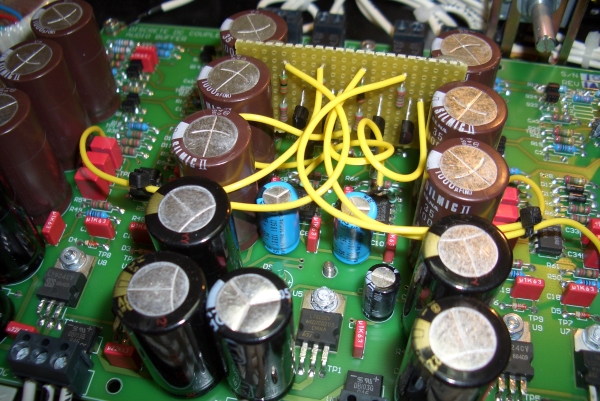

17. December 2012: I forbindelse med transistortest er printet opgraderet med et kredsløb som overvåger transistortrinnet, sådan at udgangsrelæet slukkes i tilfælde af fejl. Den nye overvågningsfunktion kommer også med på det endelige design, hvor den styrer den nuværende TL7702 på Reset in. Der tilføjes derfor 6 komponenter på hver audio kanal, men det må betragtes som en fornuftig og sikker opgradering.

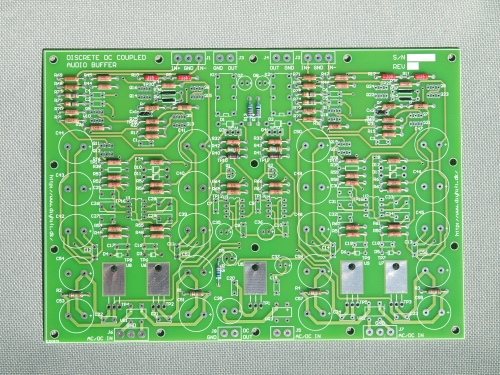

9. Marts 2012: Efter en længere sommerferie er der nu bygget endnu en prototype af Audiobufferen. Denne model er monteret med Dale induktionsfrie modstande, og emittermodstandende i udgangstrinnet er de helt specielle 1/4W modeller fra RA købt ved Analog Metric. Testen har bevidst at modstandstyper har stor indvirkning på lyden og , man har som designer mulighed for at trække klangen og de forskellige egenskaber i andre retninger. Denne prototype skal indbygges i en Lyngdorf DPA-1 og fungere som udgangstrin.


2. Maj 2011: Udviklingen af Audiobufferen er nu helt færdig. Senere i forløbet vil jeg dog teste effekten af de meget populære induktionsfrie modstande fra Vishay, og endnu flere kondensator typer. Nivuaet er meget højt nu, og Audio bufferen laver helt ekstreme præstationer i tests, så derfor er fokus nu på at færdiggøre det tilhørende DAC board som kommer med USB input.

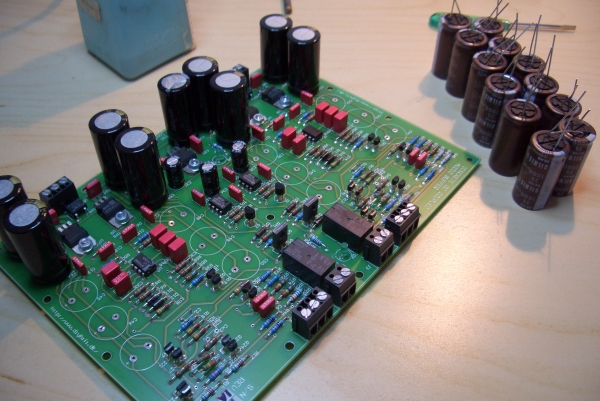

Her bliver Elna Silmic II afkoblingskondensatorer installeret til test. I starten lød det hele lidt som at trække en kat i halen.. Det var helt galt, og virkede som en voldsom nedgradering, men efter at lytterne havde arbejdet en uges tid, var det hele pludselig anderledes..

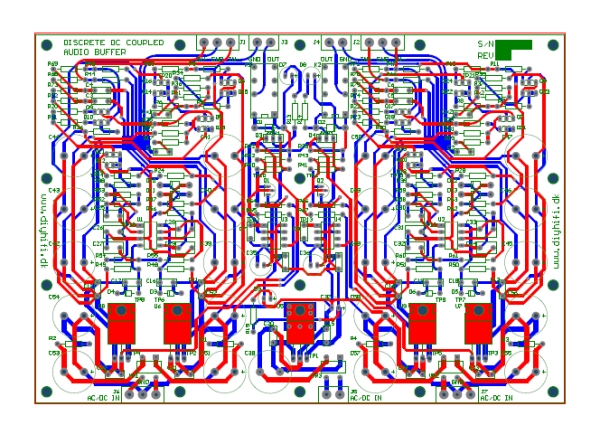

12. April 2011: Se diagram 1A.pdf og printlayout PCB.pdf for Audio bufferen. Audio bufferen er tæt på at være færdigudviklet, der mangler kun test af Elna Silmic II elektrolytter, og finjustering af printets stelveje. Udvikling af Digital boarded er godt igang, diagrammet opdateres automatisk her på serveren: DAC.pdf

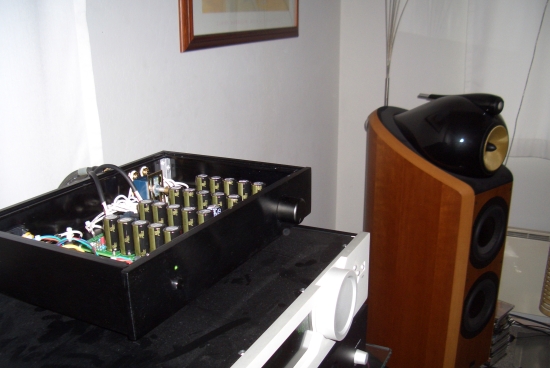

7. April 2011: Prototype nummer 3 er her på testbænken imod det tunge grej for første gang. Testresultatet er yderst positivt! Niveauet er hævet meget i forhold til prototype 2. I det viste setup benyttes Audiobufferen som D/A konverter udgangstrin på en Wolfson WM8740 dac kreds. Lyden beskrives af de fremmødte som detaljeret og fri, flot stereo perspektiv og rene toner. Der blev efter testen besluttet at de ellers fine Panasonic FC afkoblinger, udskiftes til Elna Silmic II inden næste test.. Da disse ifølge rygterne skulle være det ypperste til formålet.. og den nederste bund kunne godt strammes en smule op, hvis Audio bufferen skal være blandt det bedste.


Nu præsenteres de tekniske specifikationer på Audio bufferen. Se målinger med Audio Precision herunder...

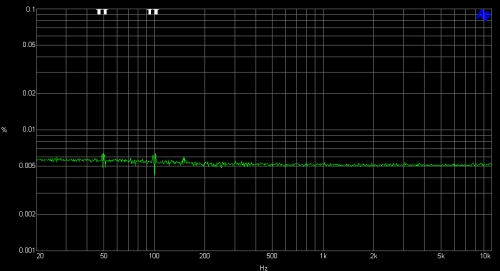

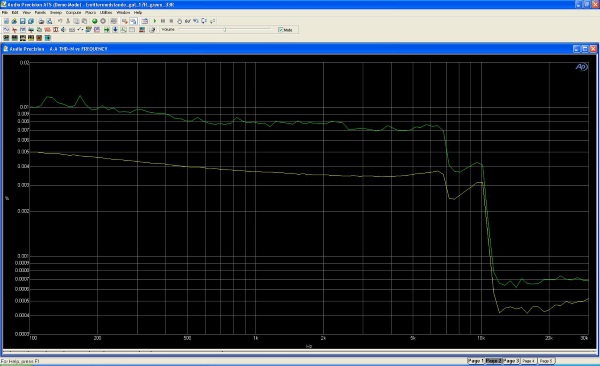

THD+Noise kurven som funktion af frekvensen. Denne måling er taget ved -15dBV eller 200mVrms. Det tilsvarer et rimelig højt lydniveua, hvis bufferen benyttes som forforstærker. Kurven er pæn og linær i hele området, og ligger på 0.005%.

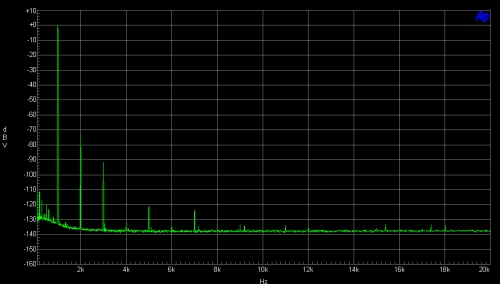

FFT spektret er meget nydeligt. 2. Harmonisk ligger på -75dB og 3. Harmonisk lige under 90dB. De øvrige ligger alle under 120dB. Flot! Bemærk også det meget lave noisefloor på -138dB, det skyldes de gode Rohm transistorer.

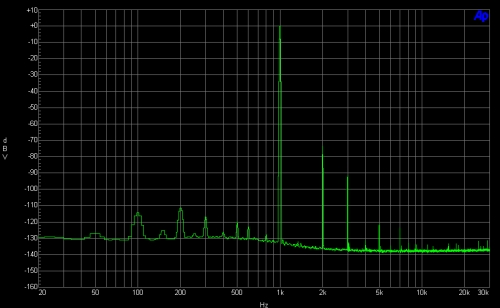

FFT spektret opstillet logaritmisk viser at signal støjforholdet ligger på 112dBV. Ved 100, 200, 300 og 500 Hertz ses produkterne fra konverteringen af AC til DC. Bemærk at 112dB er en dæmpning på 400.000 gange. Det skyldes 45.000uF i strømforsyningen, leveret af Panasonics fine low ESR elektrolytter fra FC serien.

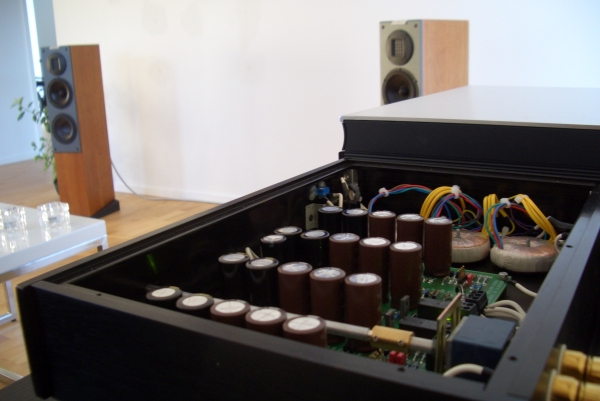

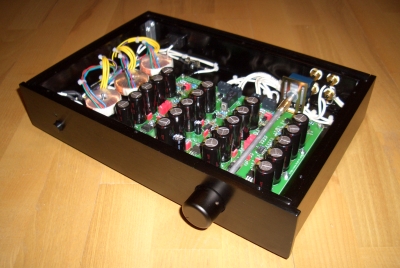

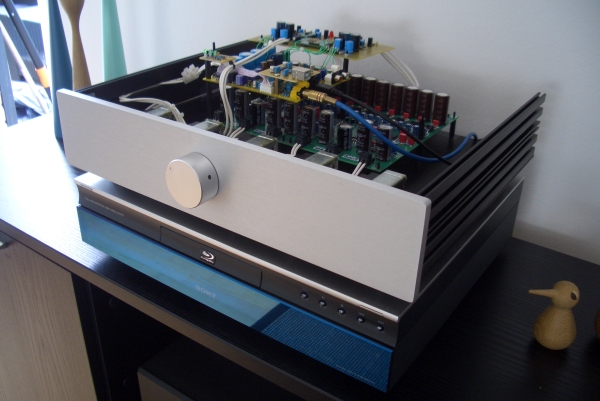

Simpel forforstærker med Audio bufferen og Alps potentiometer, bygget i et chassis fra www.vt4c.com/shop

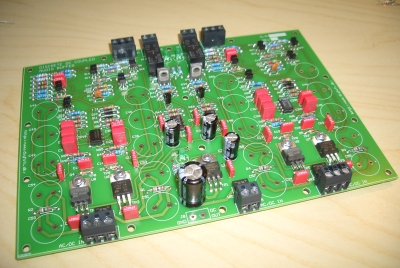

Den nye Audio buffer til forforstærker eller D/A konverter.

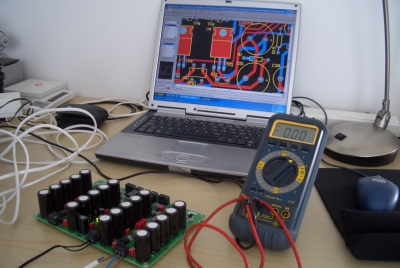

Design test og udvikling af Audio bufferen.
