Ny D/A konverter og Digital forforstærker er på vej

En ny D/A konverter og Digital forforstærker fra DIYhifi.dk er ved at blive udviklet, og er snart klar til offentligheden. D/A konverteren består af to moduler: Et Digital board, og en diskret DC koblet Audio buffer i ægte dual mono konstruktion.

Der opdateres løbende med billeder fra udviklingen her på forsiden. Resten af siden bliver ikke aktiveret før siden officielt åbner. Har du spørgsmål eller inputs er du velkommen til at kontakte mig på:


Del med dine venner på facebook.



December 2014

December 2014: Breaking news! Verdensklasse performance er på vej. Der arbejdes på den sidste optimering af udgangstrinnet, og det er nu lykkedes at få THD reduceret med over 50%. Samlet THD for det umodkoblede transistortrin er nu nede på 0.0037% og det forventes at det kan blive endnu bedre... DIYhifi.dk ønsker alle hifi interesserede en god jul og godt nytår!

November 2014

November 2014: Inden det endelige print skal laves, undersøges de forskellige muligheder for om der kan bruges nyere, smartere og mindre komponenter. Her undersøges de nye super TPS regulatorer fra Texas. Det bliver spændende at se hvad der sidder på det endelige design...

Maj 2014

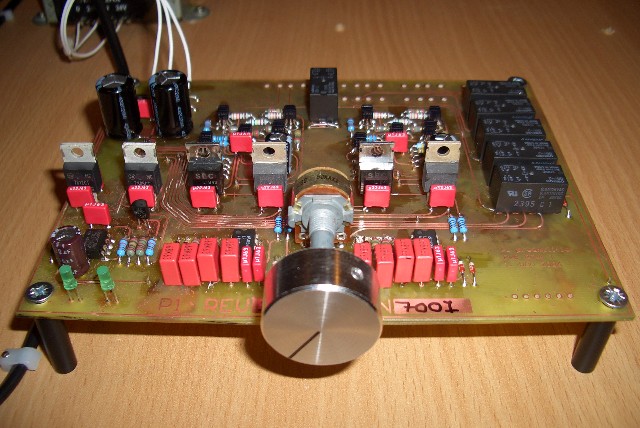

Maj 2014: Endnu et vigtigt punkt i projektet er nået. Prototypen har fået installeret første udkast af den digitale del. Potmeteret på fronten aflæses af mikroprocessoren, som herefter sender I2C data til de 2 stk. Wolfson 8741s interne mini DSP. Allerede inden der er lavet fintuning kan det afsløres at lydkvaliteten ligger i den meget gode ende af skalaen, og lignende teknik er sjælden set på markedet. Næste opgave bliver at lave et avanceret mute kredsløb, som kan fjerne alle former for blop og klik, som kan opstå ved brug af udstyr der ikke lever op til S/P dif standarden. En stor tak skal lyde til Peter for at have lavet 1. etape af programmeringen. 2. etape bliver rotary encoder og IR modtager for fjernbetjening.

April 2014

April 2014: Efter lidt tekniske udfordringer med opsætning og programmering af de fine Wolfson WM8741 DAC kredse, er det nu lykkedes at få audio signal igennem i software mode. Det betyder at den digitale volume kontrol tager form og at den kommende tid byder på spændende lyttetests på de mange mulige opsætning der findes i WM8741s software register.

Marts 2014

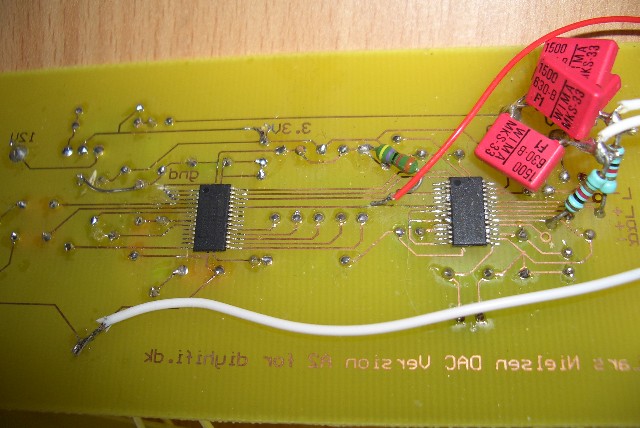

Marts 2014: Her ses det nye prototype board som skal danne rammen om den videre udvikling af hele den digitale del, som blandt andet kommer til at indeholde 2 stk. Wolfson WM8741 koblet i ægte dual mono. Signal støjforhold bliver op til 128dB, hvilket den analoge buffer matcher godt med et støjgulv pænt under de 130dB indtil nu.

Februar 2014

Februar 2014: Her testes forskellige opsætninger af strømforsyningen, og det undersøges hvilken indflydelse strømforsyningens spændingsniveuaer har på lyden, THD og FFT målinger. Den sidste fintuning af de enkelte komponent værdier er helt afgørende for den endelige performance, og der er stadig meget der kan rykkes på.

Januar 2014

Januar 2014: Vinteren kommer til at handle om digital audio, digital styring og programmering. Her ses et display "mock up" som skal benyttes til at styre den digitale volume kontrol, valg af digitale audio inputs og interne indstillinger i D/A konverter chip sættet.

December 2013

December 2013: Den første prototype af den diskrete udgangsbuffer til digital forforstærker og D/A konverter er nu opbygget. DIYhifis overordnede mål er at lave verdens bedste byg-selv kit i form af en digital forforstærker. Vi har nu nået en meget vigtig milepæl. DIYhifi.dk ønsker alle en glædelig jul og godt nytår.

November 2013:

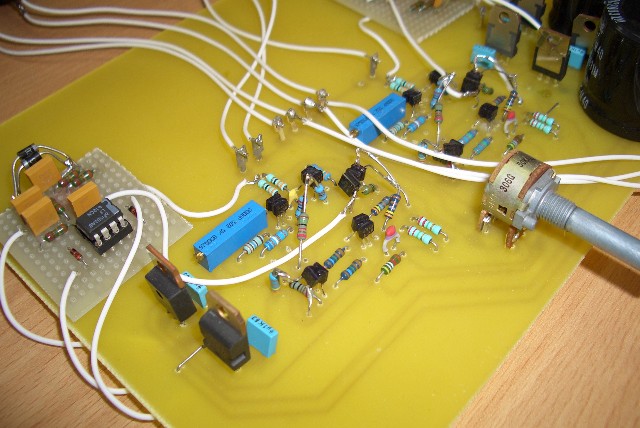

November 2013: Sommeren og efteråret er gået og både D/A konverter, Digital forforstærker og Diskret udgangsbuffer er færdig udviklet. Vinteren skal derfor gå med praktisk opbygning af de endelige prototyper. Se billede ovenfor af den endelige version af den unikke udgangsbuffer som bliver bygget her den kommende måned.

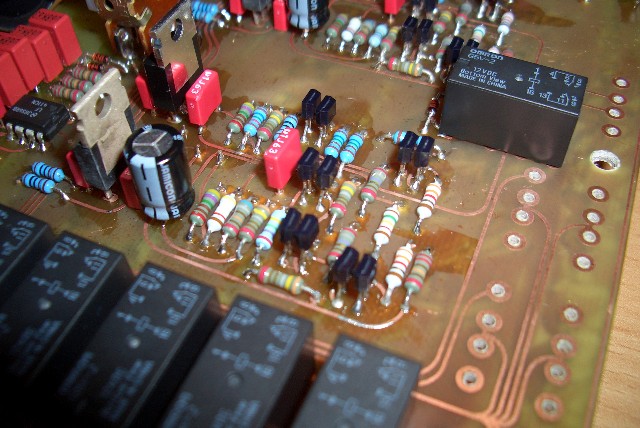

17. December 2012: Den store transistor test er igang.. Desværre er der sket det, at den oprindelige transistor som blev valgt til udgangstrinnet er på vej til at udgå. Derfor skal der nu findes en ny model, og det er ikke helt nemt. Printet er udstyret med sokler, sådan at der kan skiftes imellem de forskellige kandidater i A/B test.


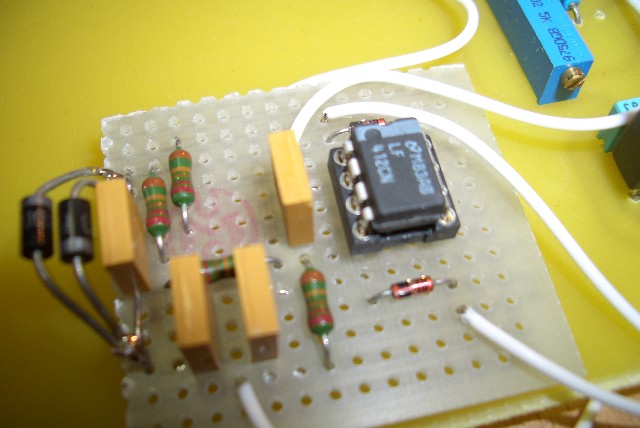

17. December 2012: I forbindelse med transistortest er printet opgraderet med et kredsløb som overvåger transistortrinnet, sådan at udgangsrelæet slukkes i tilfælde af fejl. Den nye overvågningsfunktion kommer også med på det endelige design, hvor den styrer den nuværende TL7702 på Reset in. Der tilføjes derfor 6 komponenter på hver audio kanal, men det må betragtes som en fornuftig og sikker opgradering.


9. Marts 2012: Efter en længere sommerferie er der nu bygget endnu en prototype af Audiobufferen. Denne model er monteret med Dale induktionsfrie modstande, og emittermodstandende i udgangstrinnet er de helt specielle 1/4W modeller fra RA købt ved Analog Metric. Testen har bevidst at modstandstyper har stor indvirkning på lyden, og man har som designer mulighed for at trække klangen og de forskellige egenskaber i andre retninger. Denne prototype skal indbygges i en Lyngdorf DPA-1 og fungere som udgangstrin.


2. Maj 2011: Udviklingen af Audiobufferen er nu helt færdig. Senere i forløbet vil jeg dog teste effekten af de meget populære induktionsfrie modstande fra Vishay, og endnu flere kondensator typer. Nivuaet er meget højt nu, og Audio bufferen laver helt ekstreme præstationer i tests, så derfor er fokus nu på at færdiggøre det tilhørende DAC board som kommer med USB input.


Her bliver Elna Silmic II afkoblingskondensatorer installeret til test. I starten lød det hele lidt som at trække en kat i halen.. Det var helt galt, og virkede som en voldsom nedgradering, men efter at lytterne havde arbejdet en uges tid, var det hele pludselig anderledes..



12. April 2011: Se diagram
1A.pdf og printlayout PCB.pdf for Audio bufferen. Audio bufferen er tæt på at være færdigudviklet, der mangler kun test af Elna Silmic II elektrolytter, og finjustering af printets stelveje. Udvikling af Digital boarded er godt igang, diagrammet opdateres automatisk her på serveren: DAC.pdf

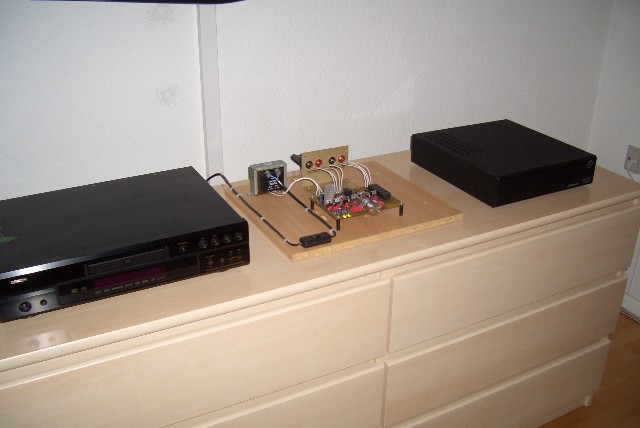

7. April 2011: Prototype nummer 3 er her på testbænken imod det tunge grej for første gang. Testresultatet er yderst positivt! Niveauet er hævet meget i forhold til prototype 2. I det viste setup benyttes Audio bufferen som D/A konverter udgangstrin på en Wolfson WM8740 dac kreds. Lyden beskrives af de fremmødte som detaljeret og fri, flot stereo perspektiv og rene toner. Der blev efter testen besluttet at de ellers fine Panasonic FC afkoblinger, udskiftes til Elna Silmic II inden næste test.. Da disse ifølge rygterne skulle være det ypperste til formålet.. og den nederste bund kunne godt strammes en smule op, hvis Audio bufferen skal være blandt det bedste.

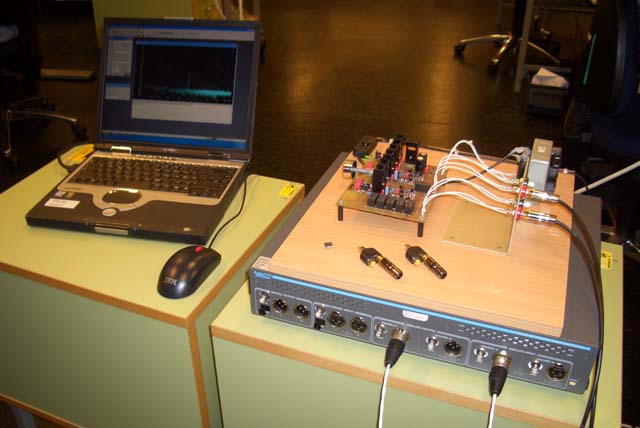

Nu præsenteres de tekniske specifikationer på Audio bufferen. Se målinger med Audio Precision herunder...


THD+Noise kurven som funktion af frekvensen. Denne måling er taget ved -15dBV eller 200mVrms. Det tilsvarer et rimelig højt lydniveua, hvis bufferen benyttes som forforstærker. Kurven er pæn og linær i hele området, og ligger på 0.005%.



FFT spektret er meget nydeligt. 2. Harmonisk ligger på -75dB og 3. Harmonisk lige under 90dB. De øvrige ligger alle under 120dB. Flot! Bemærk også det meget lave noisefloor på -138dB, det skyldes de gode Rohm transistorer.



FFT spektret opstillet logaritmisk viser at signal støjforholdet ligger på 112dBV. Ved 100, 200, 300 og 500 Hertz ses produkterne fra konverteringen af AC til DC. Bemærk at 112dB er en dæmpning på 400.000 gange. Det skyldes 45.000uF i strømforsyningen, leveret af Panasonics fine low ESR elektrolytter fra FC serien.
